SMPS-transformatorer
Introduktion
Switch Mode Power Supply (SMPS) transformatorer är en fundamental del i ett Switch Mode kraftaggregat (SMPS) och DC/DC-omvandlare.
Denna typ av transformator arbetar vanligtvis med höga frekvenser runt 200kHz–2MHz. Vanliga ferrittyper är EFD, ETD, EP och RM.
EFD Transformatorer
EFD-transformatorer är designade med kompakta kärnor som erbjuder bra magnetisk koppling samtidigt som den tar minimalt med utrymme. I SMPS-applikationer, där effektiv användning av utrymme är avgörande, möjliggör EFD-kärnan en mindre transformatorstorlek utan att offra prestanda. Denna kompakthet är särskilt viktig i modern elektronik, där enheterna blir mer kompakta och behöver effektiv energiomvandling i begränsade utrymmen.
Typiska EFD-storlekar
| Type | A | B | C | Type | Pin hole config. | SMD Pad config. |
| EFD 10 | 12 | 19 | 5.7 | SMD |  | |
| EFD 12 | 14 | 21 | 6.5 | SMD |  | |
| EFD 15 | 16 17 | 17.5 23 | 8.0 8.0 | Pin SMD |  |  |
| EFD 20 | 21.5 22 | 24 28 | 10.0 10.0 | Pin SMD |  |  |
| EFD 25 | 26 | 29 | 12.5 | Pin |  | |
| EFD 30 | 31 | 34 | 12.5 | Pin |  |
Typiska EFD-effektkapaciteter
| Size | f kHz | Push-pull W | Forward W | Flyback W |
| EFD 10 | 100 | 8-12 | 3-5 | 2-4 |
| EFD 12 | 100 | 10-16 | 5-8 | 4-7 |
| EFD 15 | 100 | 15-25 | 8-14 | 7-12 |
| EFD 20 | 100 | 50-70 | 30-45 | 25-40 |
| EFD 25 | 100 | 70-130 | 60-90 | 50-80 |
| EFD 30 | 100 | 130-200 | 80-150 | 70-120 |
ETD Transformatorer
ETD-typer är designade för att ge en låg och optimal balans av förluster, för användning i SMPS-omvandlare.
Typiska ETD-storlekar
| Type | A | B | C | Horizontal Vertical | Pin hole Horizontal | Pin hole Vertical |
| ETD 19 | 24 31 | 33 19 | 20 37 | H V |  |  |
| ETD 24 | 29 36 | 34 21 | 22 38 | H V |  |  |
| ETD 29 | 36 43 | 36 24 | 26 43 | H V |  |  |
| ETD 34 | 40 47 | 43 27 | 35 45 | H V |  |  |
| ETD 39 | 45 52 | 48 29 | 38 50 | H V |  |  |
| ETD 44 | 50 57 | 53 32 | 41 55 | H V |  |  |
| ETD 49 | 55 62 | 58 34 | 43 59 | H V |  |  |
| ETD 54 | 62 68 | 62 37 | 46 66 | H V |  |  |
| ETD 59 | 67 73 | 67 39 | 50 70 | H V |  |  |
Typiska ETD-effektkapaciteter
| Size | f kHz | Push-pull W | Forward W | Flyback W |
| ETD 29 | 100 750 | 100-200 250-430 | 100-160 200-300 | 80-140 150-250 |
| ETD 34 | 100 750 | 200-360 400-650 | 150-250 300-400 | 100-200 250-400 |
| ETD 39 | 100 750 | 300-500 600-1000 | 200-350 400-700 | 200-330 400-600 |
| ETD 44 | 25 100 | 250-400 500-900 | 100-240 400-600 | 120-200 300-530 |
| ETD 49 | 25 100 | 400-630 800-1300 | 200-350 600-900 | 200-320 500-800 |
| ETD 54 | 25 100 | 500-900 1200-2000 | 300-550 800-1400 | 300-500 750-1250 |
| ETD 59 | 25 100 | 800-1500 2000-3500 | 600-900 1500-2400 | 500-800 1300-2000 |
ETD-transformatorer finns även i ingjutna versioner, antingen för horisontell eller vertikal montering. Kontakta oss för mer information.
EP Transformatorer
EP transformatorer är har en kompakt design och används huvudsakligen för höginduktans filterdrossel, pulstransformatorer och små krafttransformatorer där en hög packningsdensitet krävs. På grund av den speciella kärnformen, uppnås en utmärkt skärmningskapacitet.
Typiska EP-storlekar
| Type | A | B | C | Type | Pin hole config. | SMD Pad config. |
| EP 7 | 9.5 9.5 | 7.5 12.5 | 9.5 8.5 | Pin SMD |  |  |
| EP 10 | 11 13 | 11 14.5 | 12.0 10.3 | Pin SMD |  |  |
| EP 13 | 14 13 | 14 20 | 13 12 | Pin SMD |  |  |
| EP 17 | 19 | 19 | 16 | Pin |  | |
| EP 20 | 27 | 23 | 21 | Pin |  |
Obs: Vid montering av klämmor med jordstift kommer måtten A, B och C att ökas något i enlighet med detta.
RM Transformatorer
RM transformatorer används i många applikationer, t.ex. som filterdrosslar, LF och pulstransformatorer och som HF-krafttransformatorer i kraftaggregat upp till ca 600W. Ytmonterade typer finns tillgängliga t.ex. för användning som miniatyrkrafttransformatorer och drosslar vid frekvenser runt 1 MHz.
Typiska RM (3-7) storlekar
| Type | A | B | C | Type | Pin hole config. | SMD Pad config. |
| RM 3 | 7.4 | 7.8 | 7.5 | 1 |  | |
| RM 4 | 9.8 11.0 | 11.0 15.5 | 10.5 8.0 | 1 SMD |  |  |
| RM 4L | 9.8 13.6 | 11.0 17.0 | 8.5 8.0 | 1 SMD |  |  |
| RM 5 | 12.3 14.2 | 14.6 19.0 | 10.5 10.7 | 1 SMD |  |  |
| RM 5L | 14.2 | 18.9 | 8.0 | SMD |  | |
| RM 6 | 14.7 16.3 15.5 | 17.9 24.9 22.0 | 12.5 13.0 12.7 | 1 2 SMD |  |  |
| RM 7 | 17.8 | 20.3 | 13.5 | 1 |  |
Typiska RM (8-14) storlekar
| Type | A | B | C | Type | Pin hole Type 1 | Pin hole Type 2 |

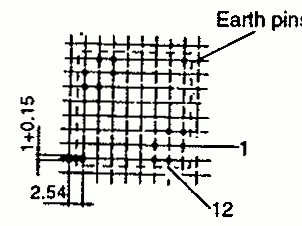

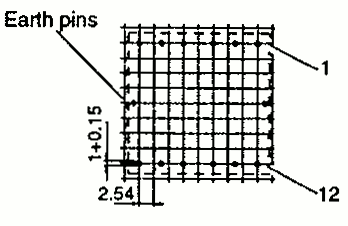

| RM 8 | 19.7 23.5 | 23.2 29.9 | 16.5 16.5 | 1 2 |  |  |

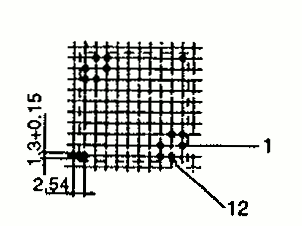

| RM 10 | 24.7 23.3 | 28.5 39.4 | 18.7 19.1 | 1 2 |  |  |

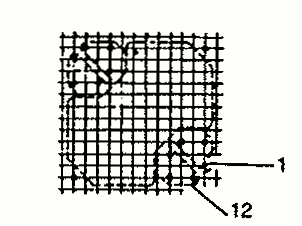

| RM 12 | 29.8 28.4 | 37.6 45.2 | 24.6 23.7 | 1 2 |  |  |
| RM 14 | 34.8 31.4 | 42.2 29.2 | 30.2 48.4 | 1 2 |  |  |
| RM 12 2-Part BOBBIN | 40.3 | 35.1 | 31.1 | 3 |  | Dimensions defined as per type 2 |
| RM 6/45° RM 8/45° | 27 27 | 27 28 | 16 20 | 4 4 |  |  |
| RM 6- RM 14 | Lågprofilkärnor finns också för dessa typer | |||||
Typiska RM-effektkapaciteter
| Size | f kHz | Push-pull W | Forward W | Flyback W |
| RM4 | 100 750 | 10-16 20-30 | 5-8 10-20 | 4-7 10-18 |
| RM5 | 100 750 | 15-25 30-45 | 8-14 20-30 | 8-12 20-30 |
| RM6 | 100 750 | 30-40 50-80 | 20-30 40-55 | 15-25 30-50 |
| RM7 | 100 750 | 40-60 60-110 | 25-40 50-80 | 20-35 40-65 |
| RM8 | 100 750 | 50-80 100-160 | 40-60 70-110 | 30-50 60-100 |
| RM10 | 100 750 | 80-150 150-280 | 60-100 120-200 | 50-90 100-170 |
| RM12 | 100 750 | 130-220 200-400 | 90-150 200-300 | 70-130 150-250 |
| RM14 | 100 750 | 200-340 400-600 | 130-240 300-450 | 120-200 250-400 |
Kundanpassad Design
LINTRON kan erbjuda ett brett utbud av typer, storlekar och dimensioner.
Power Rating: 1 to 6000W
Mounting: Through hole or Surface mounted (SMD)
